포터블 HMI
추가 계측기 없이도 한전 규정 완벽 대응!
‘포터블 스마트 HMI 모니터링 장치’
아직도 번거로운 현장 점검 절차로 애를 먹고 계시나요? 국내 규정 대응을 위해 별도의 전력계나 계측장비를 설치하느라 많은 비용을 지출하고 계시진 않나요? 이제 에너지어스와 함께 복잡한 유지보수 통증을 해결하고, 극대화된 시공 효율성을 경험해 보세요.
발전소 운영 및 규정 대응의 2대 페인 포인트
미로 같은 오류 원인 파악
인버터 고장(Fault) 코드나 운전 상태를 직관적으로 확인하기 어려워, 점검 시마다 별도 앱을 켜고 블루투스를 연결해야 하는 번거로움이 있었습니다. 특히 초기 시운전 단계에서 큰 불편 요소로 작용합니다.
규정 대응으로 인한 비용 상승
국내 전기설비 규정(한전)에 따라 전압·전류·전력 계측 기능이 필수입니다. 하지만 현장에서는 이를 위해 별도의 계측장치를 추가 설치하는 방식을 고수해 왔으며, 이는 비용 증가·시공 복잡도 상승·유지관리 부담으로 이어졌습니다.
태양광 O&M의 확실한 해답, 에너지어스
주식회사 에너지어스는 선그로우 인버터와의 풍부한 연동 경험을 바탕으로, Modbus 통신 및 데이터 시각화 기술을 결합한 혁신적인 소형 HMI 모니터링 장치를 개발했습니다.
규정 대응 스트레스 제로
한전 필수 계측 요건을 충족하여, 추가 계측장비 설치 없이도 완벽하게 규정에 대응합니다.
직관적인 현장 유지보수
현장에서 앱 접속이나 페어링 절차 없이, 인버터 연결만으로 Fault 코드와 핵심 운전 상태를 즉시 확인합니다.
유연한 아키텍처
고객 요구사항에 맞춘 완전 커스터마이징 개발 구조를 지원하여 각 발전소 환경에 딱 맞게 적용 가능합니다.
비용은 낮추고 효율은 높이는 4대 핵심 가치
설치 비용 절감
추가적인 외장 전력계 및 계측장비 구매 비용을 아낄 수 있습니다.
시공 간소화
복잡한 배선 작업과 번거로운 시운전 과정을 최소화하여 Plug & Play 방식으로 즉시 구동됩니다.
유지관리 효율 향상
초기 시운전 및 장애 대응 시간을 최대 80% 단축하여 다운타임을 최소화합니다.
맞춤형 솔루션
로고·브랜드 CI 반영 및 UI 화면 표시 항목 변경 등 기업 맞춤형 기능을 지원합니다.
화면 UI 미리보기

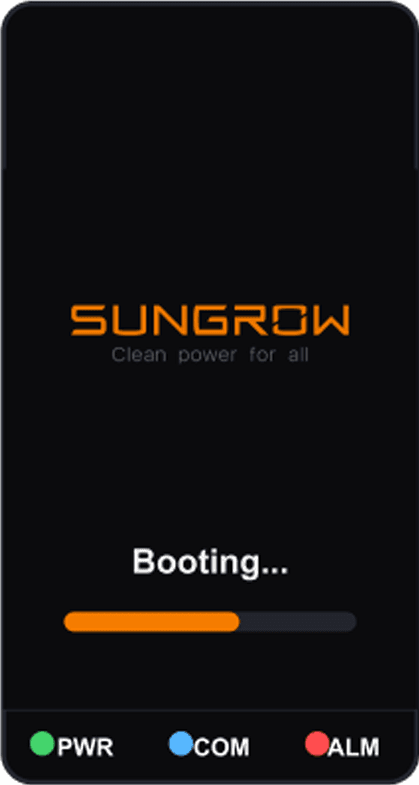

- 화면 1: 시스템 부팅 및 초기화

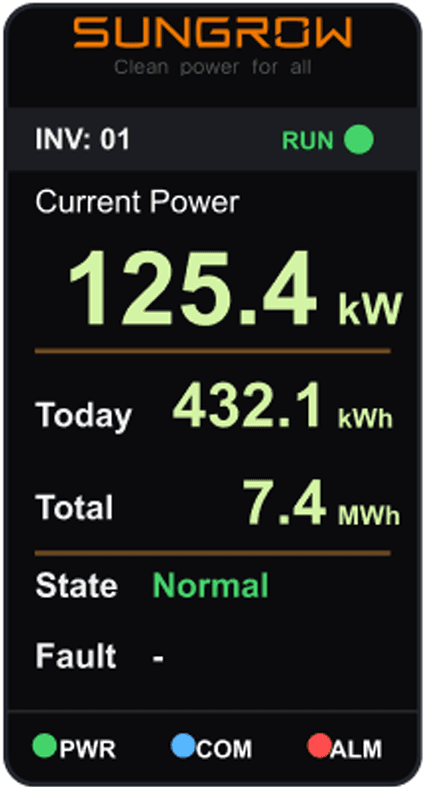

- 화면 2: 실시간 발전 데이터 및 상태 모니터링

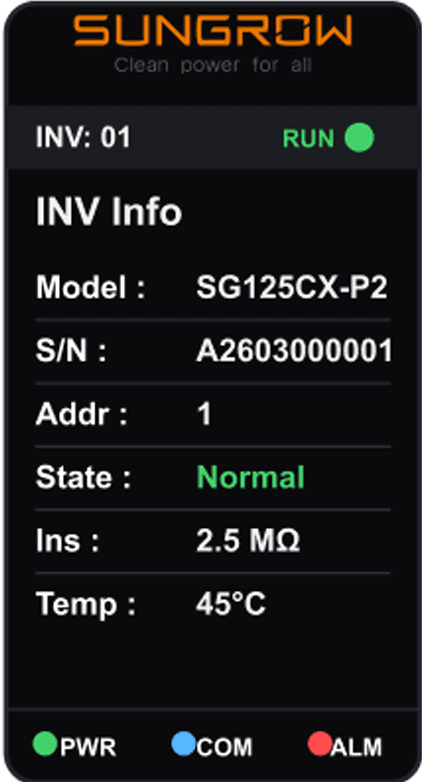

- 화면 3: 인버터 기본 정보 (INV Info)

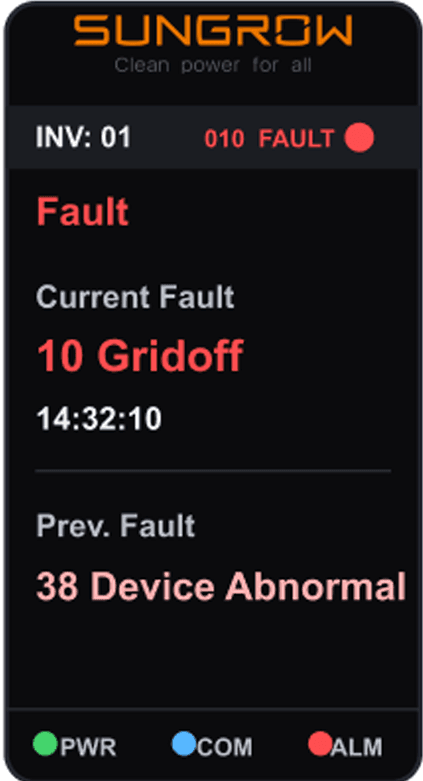

- 화면 4: 고장 및 알람 이력 (Fault)

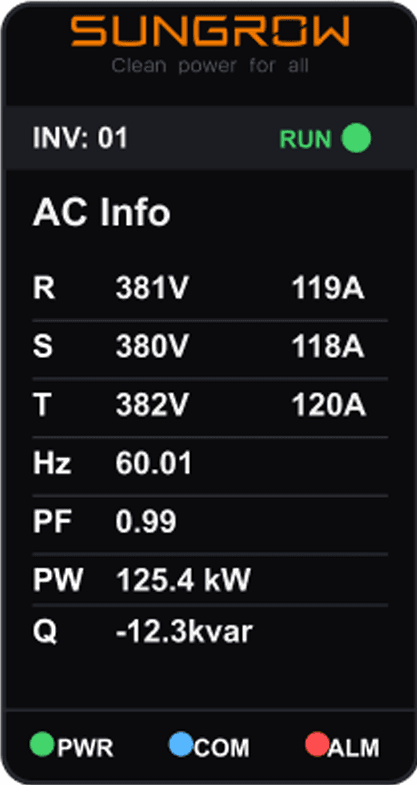

- 화면 5: AC 출력 전기 파라미터 (AC Info)

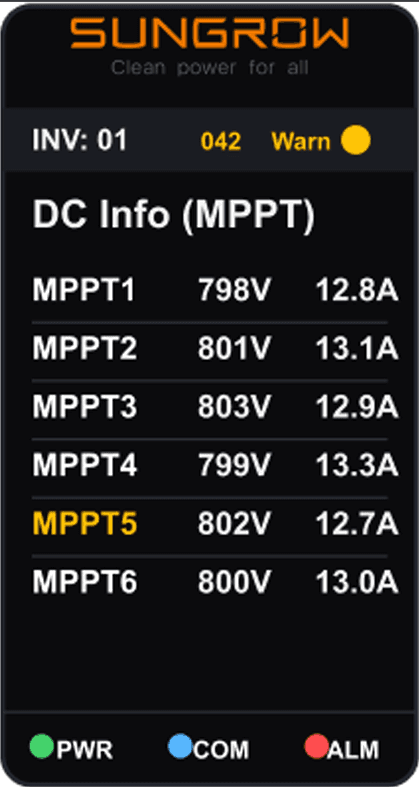

- 화면 6: DC MPPT별 데이터 (DC Info MPPT)

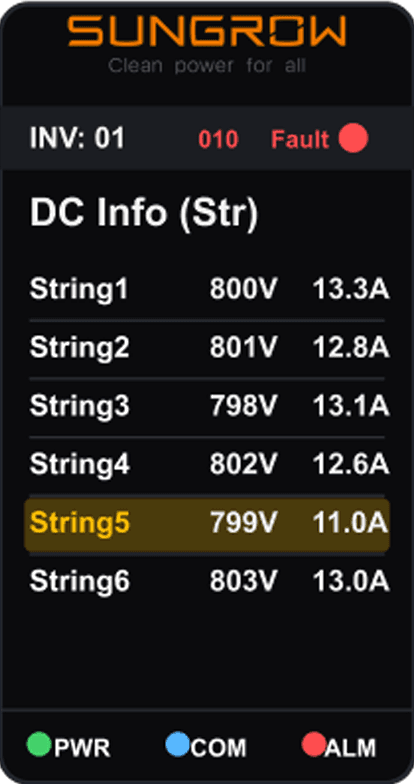

- 화면 7: DC 스트링별 입력 상태 (DC Info Str)

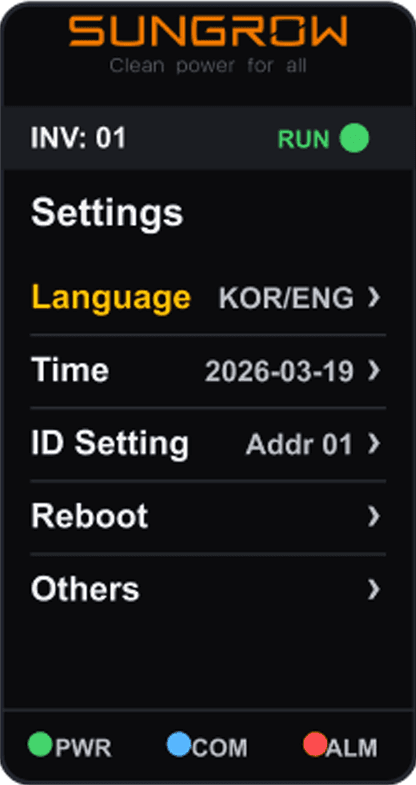

- 화면 8: 시스템 매개변수 설정 (Settings)
HMI 모니터링 장치 기술 사양
성능 및 사양
- 디스플레이 크기
- 1.9인치 IPS TFT LCD
- 해상도
- 170 × 320
- 디스플레이 색상
- 8bit
- 표시 각도
- Wide Viewing Angle
- 백라이트 수명
- 30,000 시간 이상
- 프로세서
- ESP32-S3 Dual Core
- 메모리
- Flash 내장 / PSRAM 지원
- 포트
- RJ45, RS485 확장 가능
전기적 사양
- 입력 전압 범위
- DC 5V
- 전력 소비
- 2W 이하
- 전력 손실 허용
- < 3ms
- 절연저항
- 50MΩ@500V DC 이상
구조적 사양
- PCB 코팅
- 예
- 치수(mm)
- 135 × 41 × 30mm
- 무게
- 150g 이하
환경적 사양
- 작동 온도
- -10 ~ 50°C
- 작동 습도
- 10 ~ 90 % RH (비응축)
- 보관 온도
- -20 ~ 60°C
- 보관 습도
- 10 ~ 90 % RH (비응축)
